7寸串口屏

2021-09-14 11:55:46

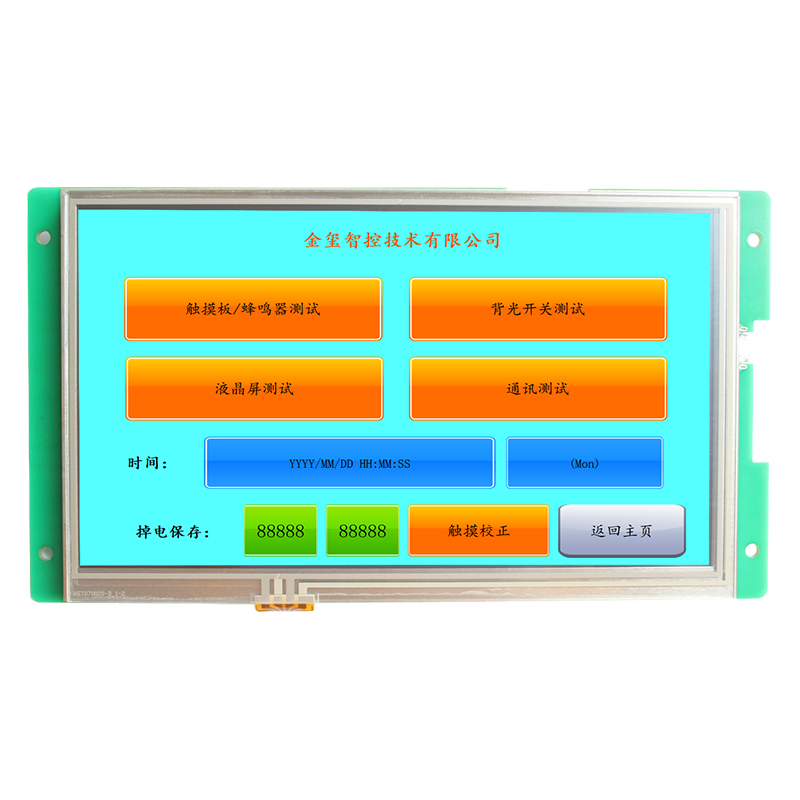

产品型号: 7寸串口屏

产品型号: AMZ070P24W1RTS/AMZ070P24W1RES/AMZ070P24W1RDS

通讯方式:COM1:RS232RS485,TTL可选 COM2:RS232RS485可选



  • 产品概述



一、采购信息

产品型号

规格说明

AMZ070P24W1RTS

AMZ系列,7寸裸屏,24V,TTL通讯,128Mbyte SPI Nand,电阻触摸

AMZ070P24W1RES

AMZ系列,7寸裸屏,24V,RS232通讯,128Mbyte SPI Nand,电阻触摸

AMZ070P24W1RDS

AMZ系列,7寸裸屏,24V,RS485通讯,128Mbyte SPI Nand,电阻触摸

 PS:可定制:无触摸、双串口、电容屏



二、产品规格

   供电电源: DC24V,(可工作范围10.8V-30V),防反接;

  背光调节:支持;

  触摸:支持4线电阻式触摸屏;支持电容式触摸屏;

  液晶屏分辨率:800X480;

  USB1:Micro USB;

  USB2:TYPE-A型;

  液晶屏: 普通视角,450cd/m2;

  COM1通讯:TTL;RS232;RS485通讯(可选);

  COM2通讯:RS232;RS485通讯(可选);

  存储:128Mbyte SPI NAND FLASH;

  RTC时钟:支持;

  掉电数据保存:支持;

  下载:SD卡下载;USB下载;U盘下载。

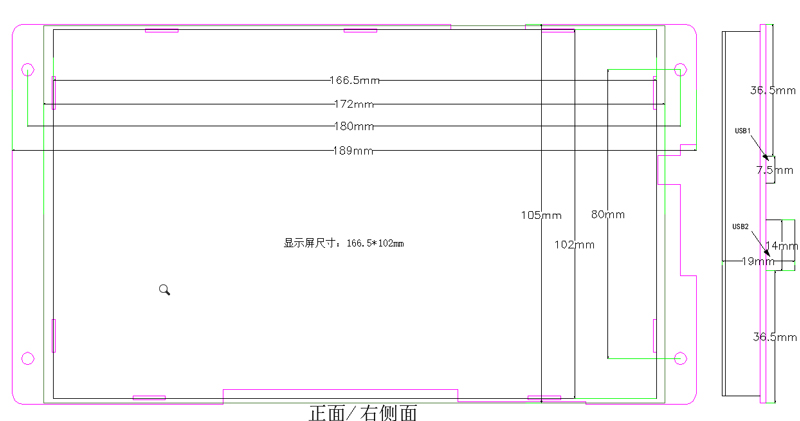

三、产品尺寸

显示尺寸

产品型号

整机尺寸

显示屏尺寸

开孔尺寸

最大厚度

7英寸

AMZ070P24

189*105mm

166.5*102mm

180*80mm

22mm











四、产品参数

产品规格

硬件性能

型号

AMZ070P24

显示屏

7" TFT LCD

分辨率(Px)

800X480

色彩

26万

亮度

450 cd/m2

背光

LED

LED寿命

2万小时

触摸屏

4线式工业电子触摸屏(表面硬度4H),支持电容式触摸屏

CPU

32-bit 600MHz主频 ARM9内置32MB DDR内存

存储器

128Mbyte SPI NAND FLASH

RTC

实时时钟内置

以太网

掉电数据保存

支持

USB端口

1个USB2.0 Device端口,1个USB2.0 HOST端口

程序下载方式

USB,U盘,SD卡下载

U盘

支持

通讯端口

COM1:RS232,RS485,TTL可选

COM2:RS232,RS485可选

电气规格

额定功率

3.5W

额定电压

DC 24V

电源保护

具备+/-2KV雷击浪涌保护能力

允许失电

<5ms

CE&ROHS

符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-2KV,群脉冲+/-4KV;静电接触放电+/-4KV;静电空气放电+/-8KV.

环境规格

工作温度

-20℃~50℃

存储温度

-40℃~70℃

环境湿度

10~90%RH(无冷凝)

抗震性

10-25Hz(X、Y、Z方向,2g/30分钟)

冷却方式

自然风冷

其他参数

有效显示区

153mmX85mm

开孔尺寸

180mmX80mm

外形尺寸

189mmX105mm

整机净重

280g

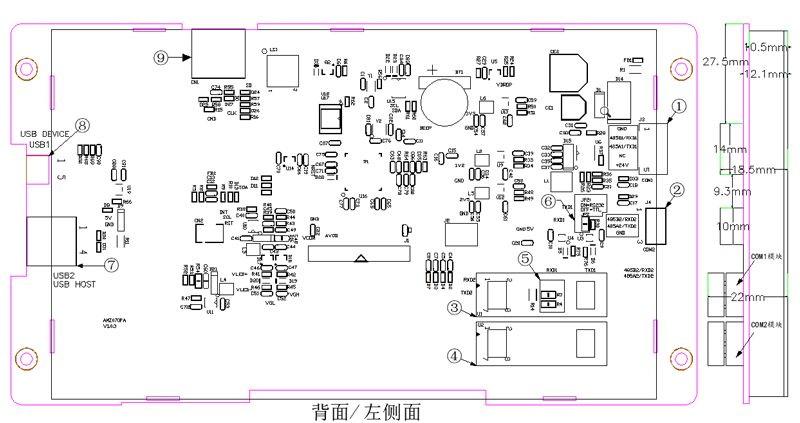

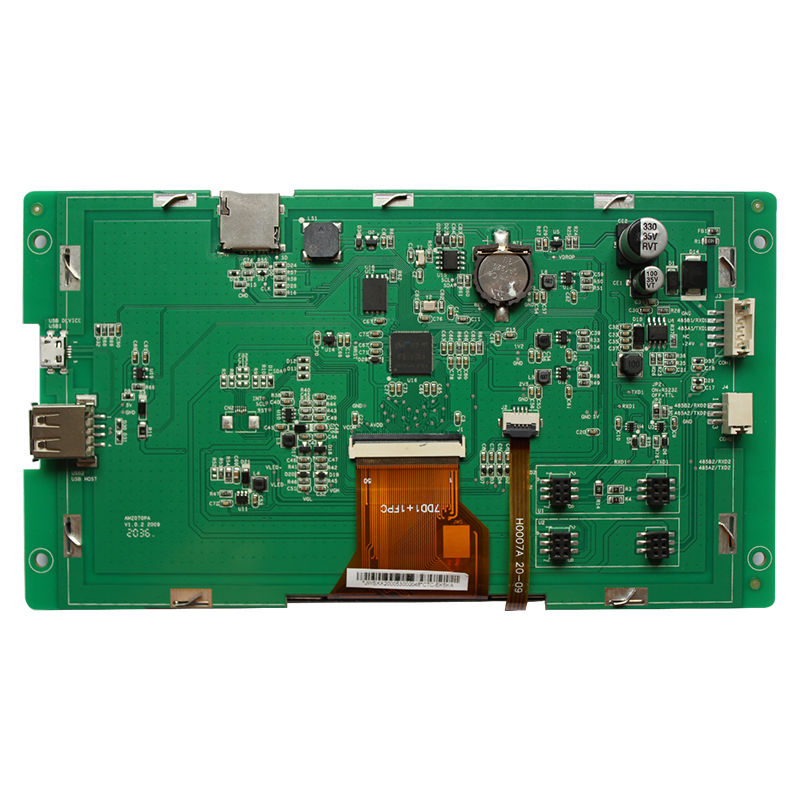

五、接插件Pin脚定义

接口定义

器件位置

说明



DC24V电源及COM1通讯输入接口



COM2通讯输入接口



USB2 A型,USB_HOST,仅支持U盘下载组态或升级底层程序



USB1 Micro型,USB_DEVICE,仅支持电脑USB下载组态或升级底层程序



SD卡座,支持SD卡下载组态或升级底层程序



COM1输出接口——①

Pin

定义

说明

1

GND

电源地

2

RXD

RS232_RX,RS485B,TTL_TXD

三种通讯方式可选

3

TXD

RS232_TX,RS485A,TTL_TXD

4

5

+24V

电源正极



COM2输出接口——②

Pin

定义

说明

1

RXD

RS232_RX,RS485B

二种通讯方式可选

2

TXD

RS232_TX,RS485A

3

GND

电源地



COM2通讯方式-④状态选择

COM2通讯方式\器件位置

④---com2模块

RS232

插RS232模块

RS485

插RS485模块
